【拆解】三星第三代無線充電器拆解 圖片
無線充電，沒記錯是三星最早進行了商業推廣，在2018年，各大廠商陸續加入了此項功能。那作為最早支持無線快充三星的無線充電器做工如何呢？接下來我?guī)Т蠹乙黄鹕睢崛搿崃私庀隆?/p>
首先撕開底座和盤面，發現三星第三代無線充電器使用了大量的（后期拆解有30顆，且都為統一型號）十字螺絲進行固定，其穩固性得以加強。嘿嘿，然后繼續深♂入吧

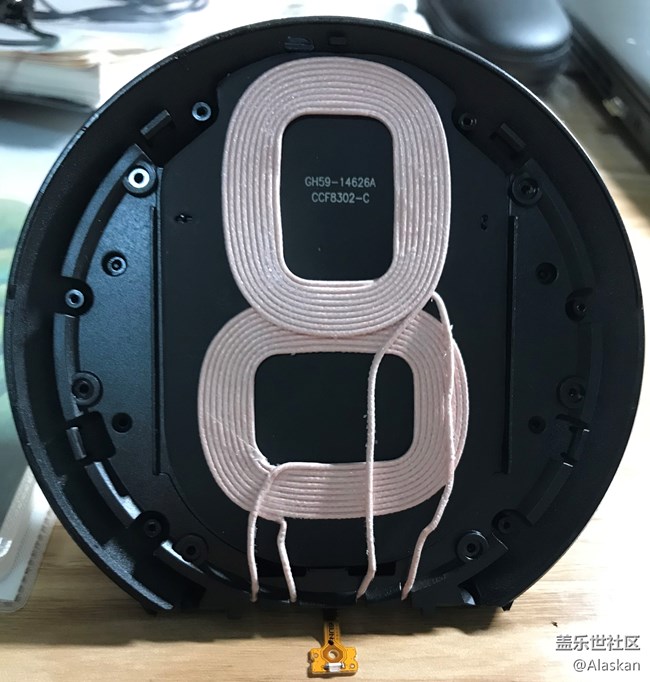

可以發現，此款無線充電器使用了兩組線圈，以保證手機在橫豎狀態下都可以穩定正常充電，而且線圈下貼有石墨散熱層，保證了在快速充電時有效的導出熱量。

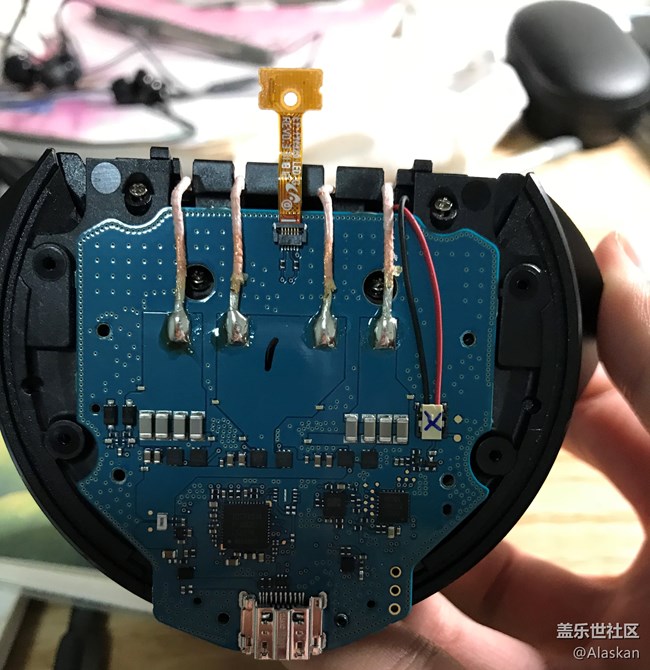

電路板方面，常規的藍色電路板（顏色不能代表品質），可以看出板子的利用效率不是很高，但是各IC元器件都比較有規律的擺放，從上往下看，最上面是4個線圈焊點，往下灰*的是兩組線圈的NPO諧振電容旁邊為風扇2pin插座，再往下的一排黑色IC是驅動線圈的MOS管，再下面從左到右的三顆芯片分別是美國IDT P9236無線充電發射端解決方案（貌似第四和第五代都是它）、切換開關、ABOV單片機，最下面有一顆輸入保護芯片，且充電線圈的四個焊接觸點距離IC區域比較遠，個人猜想是為了防止無線充電時的電磁場影響IC。板子的做工感覺很扎實，有大廠的風范。

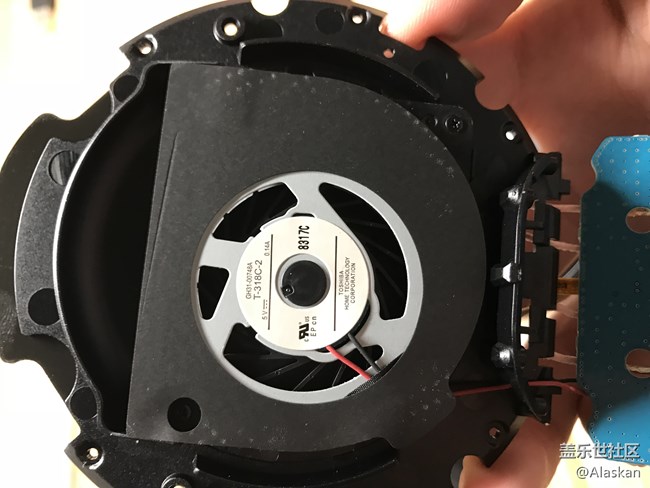

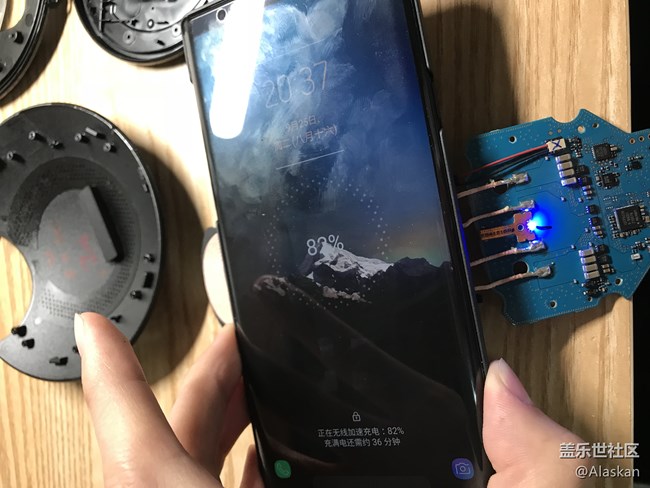

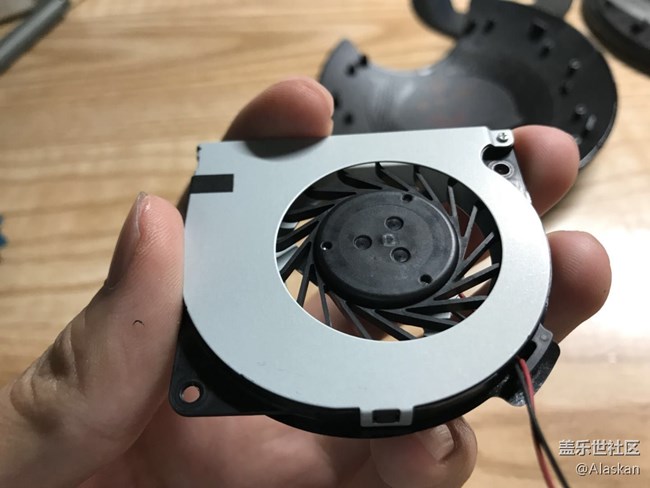

繼續拆解，拿下里面的線圈板，為了更好地散熱，后面有一個東芝的散熱風扇，給個贊。但是我找了一圈都沒發現有測量溫度的探頭，難道沒有設計？？可能三星認為有個散熱風扇就萬事大吉了吧（笑）。拆到這一步，插上電看下還能不能正常充電呢（畢竟經我手拆過的東西基本都GG了），哈哈，驚喜的發現我竟然沒搞爛，還是可以正常充電的。

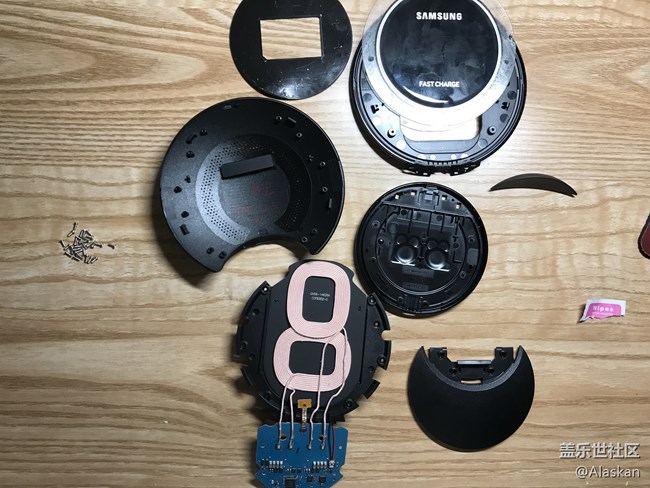

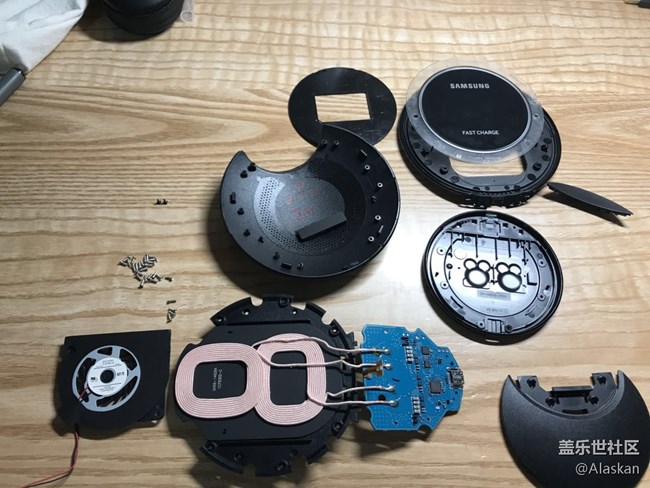

再放幾張拆解全家福
至此，拆解全部完成，總計使用螺絲35顆，全部為十字統一型號。外觀看不到螺絲，全部隱藏在橡膠和蓋板下方，而且都距離線圈比較遠?？偨Y，即使是2年前的產品，放在今天依舊絲毫不弱，細節方面不輸當今市面上任何產品?，F(xiàn)在無線充電已成為潮流，希望最早使用這個技術的三星能夠再一次帶給我們驚喜和新的充電方式
（PS：本人高二狗一枚，技術方面還是小白中的小白，第一次寫這么長的帖子，如果有什么錯誤或不足望大佬指出）
