拆解Galaxy S7
在二月底的MWC上，三星發布了2016年的旗艦手機Galaxy S7/S7 Edge。在基本延續了S6系列設計語言的基礎上，Galaxy S7系列對產品細節進行了更加精細的打磨，MicroSD卡槽、機身防水這些在Galaxy S5上就有的功能在 S7系列上也得到了回歸。
更重要的是，S7系列并沒有因?yàn)樵黾臃浪δ芏绊懨烙^。和索尼Xperia Z5等產品類似，Galaxy S7的Micro USB接口、耳機插孔都是直接裸露在外面的。單看外表，用戶幾乎完全看不出S7是一部可以防水的手機。
三星是如何在不影響外觀的前提下讓手機做到防水的呢？S7的防水功能真的靠譜嗎？我們能不能帶著它洗澡？帶著這些問題，我們接著往下看。
原理：密封膠+橡膠圈
手機防水其實并沒有什么「黑科技」，防水手機普遍采用的方法就是「密封膠+橡膠圈」，三星Galaxy S7也不例外。
作為手機的主體架構，三星在Galaxy S7的金屬邊框和上下兩塊玻璃之間使用了大量的密封膠粘合，以確保不會有水從這些縫隙中進入。
當然，為了手機的正常使用，Galaxy S7上還擁有多個按鍵和插孔，這時候橡膠圈就排上用場了。

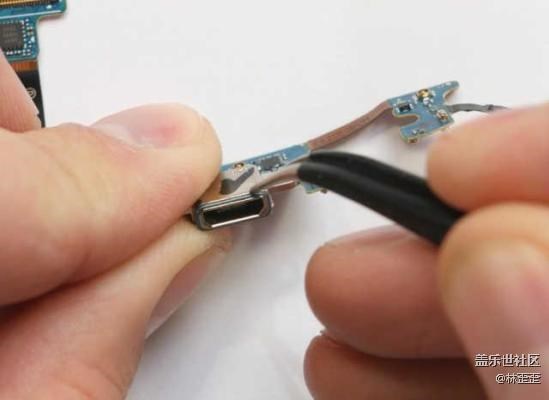

以底部的Micro USB接口為例，三星在S7的金屬邊框上為Micro USB接口專門預留了一個凹槽，并通過螺絲將它牢牢固定在金屬邊框上。配合Micro USB接口四周的橡膠圈（如上圖），在一定的水壓條件下，即使接口裸露，水也不會從 MicroUSB 接口進入機身。此外，為了保證安全，如果S7監測到Micro USB接口附近過于潮濕，S7將無法充電。

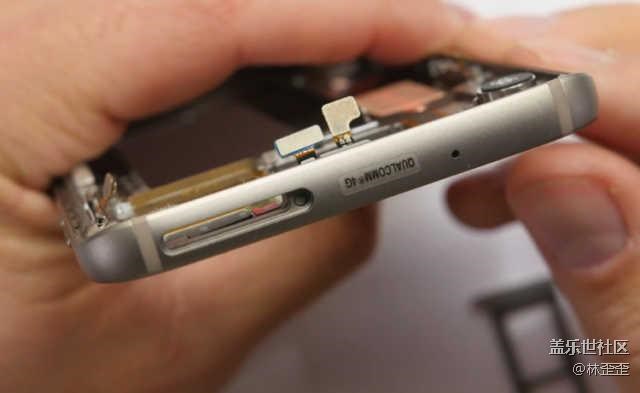

耳機插孔的結構和Micro USB接口類似，不過除了外側的橡膠圈，耳機插孔內部還有一層很厚的固體膠，以確保水不會從耳機插孔內部進入機身。另外，在S7的電源鍵、SIM卡槽等位置，也可以看到類似的橡膠圈的存在。

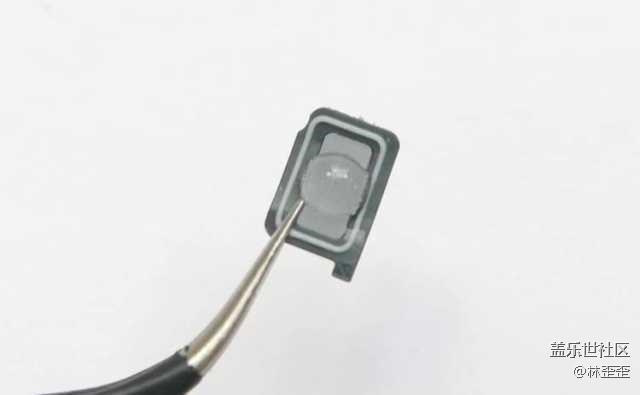

揚聲器是S7 另外一個很有意思的設計。我們知道，揚聲器本身是不防水的，但為了讓手機出聲，又不能直接使用橡膠塞或者密封膠把揚聲器堵死。三星的解決方法是在底部的揚聲器開孔和揚聲器之間放了一曾特殊的薄膜（如上圖）。這層薄膜可以隔絕水的同時，不會阻擋聲音的傳輸。
可以看出，S7是依賴密封膠和橡膠圈來實現防水的，而這些東西在拆開后往往很難恢復原狀。因此和索尼Xperia Z等防水手機類似，一旦維修，Galaxy S7基本就和防水無緣了。
此外，無論是接口上的橡膠圈還是揚聲器上的薄膜，它們可承受的壓力都是有限的，一旦「潛水」過深（三星表示S7可承受的最大水深為1.5 米），水壓過大，橡膠圈和防水薄膜就有可能會「hold」不住了，導致手機內部進水。
主板不防水
如果水進入了手機內部，那么S7內部有沒有相應的防護措施呢？
理論上手機廠商是可以通過在主板上增加一層防水涂層，讓主板具備實現一定的防水能力的。使用這種防水涂層后，滴到主板上的水會很容易流下來，而不會因?yàn)樗谋砻鎻埩Χ肝乖谥靼濉?/p>

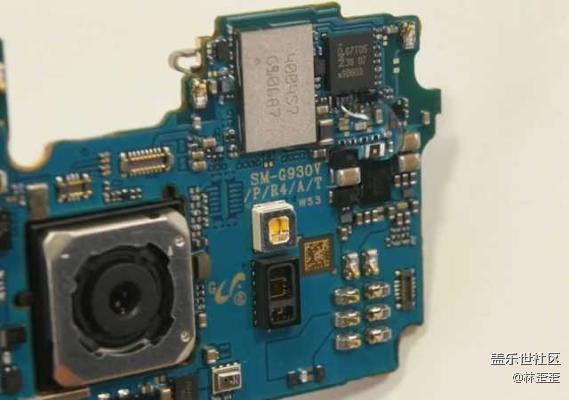

不過遺憾的是，Galaxy S7的主板并沒有使用防水涂層。從上圖中可以看出，即使將主板傾斜90 度，水滴也沒有流下來。
也就是說，Galaxy S7的防水完全依賴的是密封和橡膠圈的「封堵」，一旦水不小心進入機身內部，S7就很可能有大麻煩了。
小心「防水標」

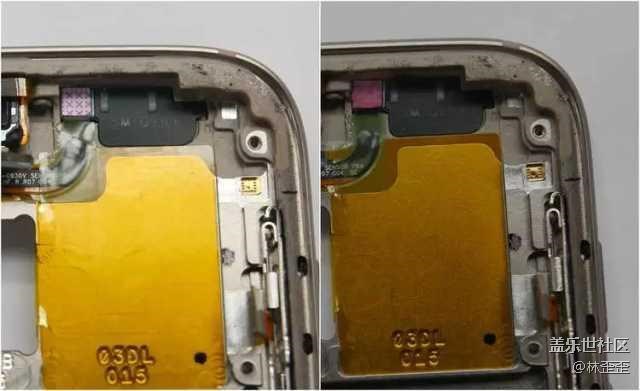

為了檢測手機是否進過水，在Galaxy S7的機身內部，三星還貼了兩個進水指示標（俗稱「防水標」）。其中一個在SIM卡槽的左側（下圖中印著「X」的白色貼紙），一個在機身下部的揚聲器上面。進水后，白色的防水貼紙會變成紅色。
值得注意的是，取出S7的SIM卡槽，我們就可以直接看到SIM卡槽左側的防水貼紙（如下圖）。也就是說，售后不拆機就可以直接看出來你的手機是否進過水，并以此作為手機是否可以保修的依據。
其實不僅是三星，iPhone等手機內部也有類似的防水標，以幫助售后判斷手機是否進過水。在iPhone 4/4S上，還出現過防水標檢測不準確的問題。有些用戶發現，即使正常使用手機，iPhone的防水標還是有一定的機率會變紅。后來，蘋果售后對防水標「見紅」這種問題也就「睜一只眼閉一只眼」了，不少手機防水標變紅的iPhone也可以得到保修服務。
不要迷信IP68「最高等級防塵防水」
可以看出，三星通過密封膠和橡膠圈的配合，讓S7得以在不犧牲外觀的前提下依然擁有一定的防水能力，而S7的防水能力具體如何呢？
在Galaxy S7的產品介紹中，三星是這樣描述其防水性能的：
防水檢測條件為
(1) 無流動清水，水深 1.5 米；
(2) 試驗時間 30 分鐘；
(3) 水溫與產品溫差不大于 5K。
考慮到日常生活中更復雜的使用環境，幾乎把手機隨手往游泳池一扔就「超標」了，這還沒有考慮手機的防水性能會隨著使用而下降的問題。
三星還明確規定：「請嚴格按照產品說明書中有關防塵防水的說明使用，否則由此造成的設備損壞由使用者自行承擔責任?！?/strong>也就是說，如果拿手機「戲水」時發生意外，后果自負。
考慮到手機廠商在產品的實際表現和產品標準之間往往會留有一定的「余量」，因此即使你在超出防水條件要求的環境下使用Galaxy S7，可能在大多數情況下手機也會安然無恙，但這事總是要「拼人品」的，大家搜索下有多少索尼用戶為了展示手機的防水性能而「作死」的案例就可以大致了解了。
在三星的美國官網上，三星用了「water-resistant」（耐水）這樣謹慎的語言來形容S7的防水性能，而沒有用「water-proof」（防水）。從拆解中我們可以看出，憑借相對完善的防水設計，三星Galaxy S7足以搞定日常生活中的液體潑濺，更重要的是，和兩年前的Galaxy S5不同，S7并沒有因?yàn)樵黾臃浪咽謾C(jī)變得很「丑」。
但保險起見，大家在購買S7后，還是不要隨便給它「洗澡」了。
